產品特點：

· 采用可更換的 LGA1151 封裝第 6/7/8/9 代 i3/i5/i7/i9 桌面級處理器
· 整機無風扇設計，直接采用鋁合金壓鑄外殼 散熱高效堅固，應對多灰塵、多振動、強干擾
· 標配 4 個 Intel 千兆網口
· 支持4G 網絡適配


概 述

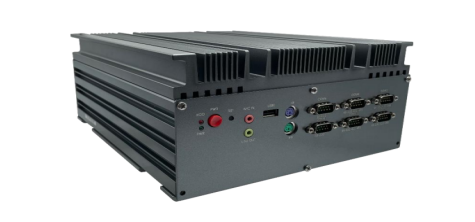

EFBOX-8406-Q170是一款采用LGA1151 CPU Socket 基于Intel H110/Q170 PCH 設計的高性能、高可靠工業級 6 串口，4 網口，無風扇整機。整機采用全鋁合金壓鑄外殼，以被動式散熱進行散熱。DP，HDMI，VGA，三種顯示輸出，可實現任意雙顯示輸出，DP 及 HDMI 支持雙 4K 60Hz 超高清顯示。DC12V~24V 供電該產品廣泛用于智能交通，機器視覺，自動化工廠，環境檢測等行業


規格：

• 整機低功耗無風扇設計，高強度鋁合金前面板,表面拉絲氧化處理
• 處理器：采用可更換的 LGA1151 封裝第 6/7/8/9 代CPU，(建議最高選用 TDP 65W以內處理器)
• 芯片組：優化設計的 H110/Q170 芯片組
• 內存：2 個 260Pin DDR4 SO-DIMM 插槽支持單條 16GB 最高可達 32GB 系統內存
• 顯示接口：三顯接口 VGA、DP、HDMI，可以實現任意雙顯示輸出，HDMI2.0a 和 DP1.2 支持雙 4K @60Hz 超高清顯示輸出
• 硬盤：2個SATA3.0 ，1 個 mSATA；
• 網絡：4 x Intel 10/100/1000Mbs 網絡控制器(I219-V x 1 、I211-AT x 3),支持網絡引導啟動
（PXE）、 網絡喚醒（WOL）功能
• USB口：4 個 USB3.0，4 個 USB2.0，1 x USB2.0 Wafer 針座
• 串口：  6 個串口：COM1-4 支持 RS232/422/485 ，COM5-6 支持 RS232
• 數字 I/O ：1 x 16-Bit GPIO 接針
• 鍵盤鼠標：前面板 PS/2 鍵盤和鼠標
• 并口：板內預留 1 x LPT（并口）接針
• 擴展總線 ：預留 1 個 PCIe x16插槽（或者1個PCI插槽），1 x Mini PCIE 擴展插槽(可選擇 支持 Mini PCIE X1 設備 或 4G SIM 卡設備)
• Watch Dog ：255 級 WDT,可編程秒/分，支持超時中斷或系統復位
• 工作環境：-10~55 攝氏度(可選-20℃-60℃），相對濕度 5%～95%
• 電源：12V~24V 寬壓直流輸入（鳳凰端子），后 I/O 電源開關接口、電源和硬盤指示燈

其他特性：

• 抗震動性能：當使用2.5”HDD：工作狀態1Grms@5~500Hz , 非工作狀態：2Grms@5~500Hz 當使用SSD固態盤：工作狀態3Grms@5~500Hz , 非工作狀態：3Grms@5~500Hz

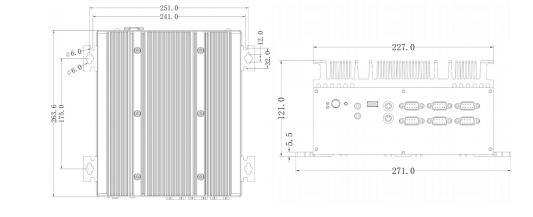

• 尺寸：271mm(W)×263.6mm(D)×121mm(H) ；
• 整機標準：符合國標GB/T 9813.4-2017(工業應用微型計算機國家標準)


訂貨信息：



配件清單：

1*1.5M 電源線
1*AC/DC適配器
2*壁掛支架
